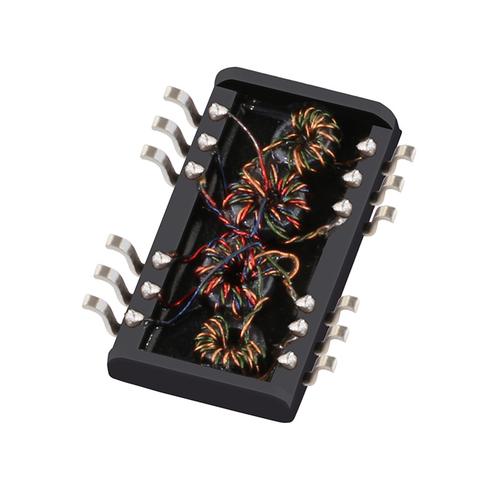

S558-5999-BD-F 12pin十兆百兆SMD贴片式网络变压器脉冲滤波器详解

一、产品概述

S558-5999-BD-F 是一款12引脚表面贴装（SMD）网络变压器，内部集成脉冲滤波器，适用于十兆（10Base-T）和百兆（100Base-TX）以太网应用。该器件作为网络接口隔离与滤波的关键元件，常被称为“上表网络”变压器，广泛应用于网卡、交换机、路由器、工控主板及嵌入式网络设备中。

二、主要特性

• 封装形式：SMD贴片式，12引脚（12pin），适合自动化贴片生产，节省PCB空间。
• 速率支持：兼容10Base-T与100Base-TX以太网标准，支持十兆/百兆自适应网络。
• 集成脉冲滤波器：内置共模扼流圈与脉冲变压器，可有效抑制共模噪声、改善信号完整性。
• 电气隔离：提供网络侧与设备侧之间的电气隔离，典型隔离电压可达1500Vrms以上，提升系统安全性。
• 阻抗匹配：针对双绞线接口进行阻抗匹配设计，减少信号反射与回波损耗。

三、引脚与内部结构

该器件为12pin封装，通常包含多组绕组：网络侧绕组、线路侧绕组以及共模扼流圈。常见引脚分配包括发送（TX）与接收（RX）差分对、中心抽头（CT）引脚以及共模端子。具体引脚定义需参考厂商数据手册，设计时应严格按照典型应用电路连接中心抽头与匹配电阻/电容。

四、典型应用电路要点

1. 中心抽头处理：发送与接收绕组中心抽头通常连接至相应电源或通过电容接地，具体取决于PHY芯片要求（电压驱动或电流驱动）。
2. 端接电阻：线路侧需配合75Ω端接电阻及1000pF/2kV高压电容构成Bob Smith端接，以泄放共模能量、提高EMC性能。
3. 滤波电容：中心抽头处常放置0.1μF等去耦电容，保证偏置稳定。
4. PCB布局：变压器下方禁止走线，保持隔离带爬电距离；差分对走线等长、阻抗控制100Ω±10%。

五、选型与使用注意事项

• 确认PHY芯片的驱动方式与变压器匝数比匹配（常见1:1）。
• 关注工作温度范围与RoHS合规性，满足目标产品的可靠性要求。
• 贴片回流焊需遵循厂商推荐的温度曲线，避免绕组损伤。
• 批量使用前建议进行插入损耗、回波损耗、共模抑制等指标抽测。

六、

S558-5999-BD-F 12pin十兆百兆SMD贴片式网络变压器集成了脉冲滤波功能，具有体积小、易贴装、兼容性好等优势，是10/100M以太网接口设计的常用隔离滤波器件。合理选择外围端接与布局方案，可充分发挥其信号完整性与EMC性能，保障网络通信稳定可靠。
